Warum ist der 3-Phasen-Käfigläufermotor der König der konstanten Geschwindigkeit?

Einführung

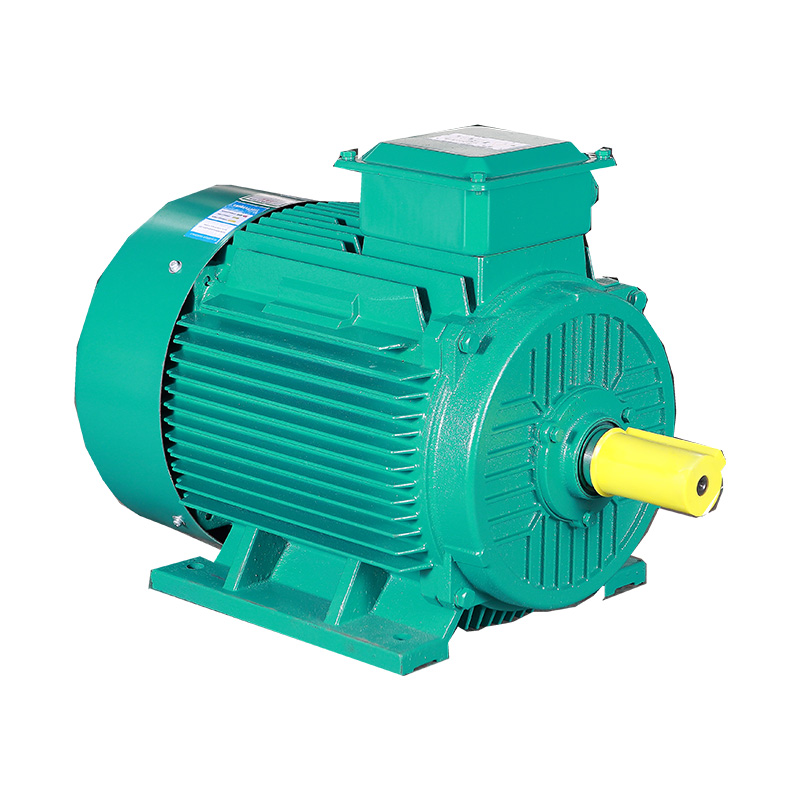

Im Umfeld moderner industrieller Antriebssysteme bestimmt die Wahl des Elektromotors die Effizienz und Zuverlässigkeit der gesamten Produktionslinie. Bei Anwendungen, die einen stabilen Betrieb ohne komplexe Geschwindigkeitsschwankungen erfordern, ist eine Technologie unangefochten führend. Die 3-PHASEN-Käfigläufermotor hat sich aufgrund seines robusten Designs und seines minimalen Wartungsaufwands den Titel „König der konstanten Geschwindigkeit“ verdient. In diesem Artikel wird untersucht, warum dieser Motortyp Alternativen wie den übertrifft Motor mit gewickeltem Rotor in den allermeisten Dauerlastszenarien.

Die Kernmechanik verstehen

Das Grundlegende Funktionsprinzip des Induktionsmotors

Um die Überlegenheit des Käfigläuferdesigns zu würdigen, müssen Ingenieure zunächst die Grundlagen verstehen Funktionsprinzip des Induktionsmotors . Wenn ein dreiphasiger Wechselstrom die Statorwicklungen versorgt, erzeugt er ein rotierendes Magnetfeld (RMF) mit konstanter Geschwindigkeit. Diese RMF durchschneidet die Rotorleiter und induziert eine elektromotorische Kraft (EMF) und anschließend einen Strom in den Rotorstäben. Durch die Wechselwirkung zwischen dem Rotorstrom und dem Magnetfeld des Stators entsteht das für die Drehung erforderliche Drehmoment. Dieser Prozess basiert auf elektromagnetischer Induktion, sodass der Rotor keinen externen elektrischen Anschluss benötigt, was einen erheblichen Vorteil in Bezug auf Sicherheit und Haltbarkeit darstellt.

Die Einfachheit des Käfigläufer-Induktionsmotor

Die Käfigläufer-Induktionsmotor Der Name leitet sich von der Form seines Rotors ab, der an das Laufrad eines Eichhörnchens erinnert. Der Rotor besteht aus Metallstäben, die durch Endringe, typischerweise aus Aluminium oder Kupfer, kurzgeschlossen werden. Diese Konstruktion ist unglaublich einfach und robust. Im Gegensatz zu anderen Motortypen, die empfindliche, störanfällige Komponenten enthalten, verfügt der Käfigläufer über keine beweglichen elektrischen Kontakte. Dieses Design eliminiert Funkenbildung und reduziert die innere Reibung, wodurch eine lange Lebensdauer auch in rauen Umgebungen gewährleistet wird.

Käfigläufer vs. gewickelter Rotor: Ein technischer Vergleich

Konstruktions- und Wartungsunterschiede

Die primary distinction between these two motor types lies in the rotor construction. A Motor mit gewickeltem Rotor verfügt über einen Rotor mit Wicklungen ähnlich dem Stator, der über Schleifringe und Bürsten mit externen Widerständen verbunden ist. Diese Konstruktion ermöglicht eine Drehzahlregelung und ein hohes Anlaufdrehmoment, bringt jedoch erhebliche Wartungsprobleme mit sich. Bürsten nutzen sich mit der Zeit ab und müssen ausgetauscht werden, und in Schleifringen können sich Staub und Kohlenstoffrückstände ansammeln. Im Gegensatz dazu ist die 3-PHASEN-Käfigläufermotor verfügt über einen vollständig geschlossenen Rotor. Durch das Fehlen physischer elektrischer Kontakte werden Wartungsausfallzeiten und Betriebskosten drastisch reduziert.

Die following table highlights the key technical differences for procurement officers:

Leistung unter Last

Während die Motor mit gewickeltem Rotor Bietet ein überlegenes Anlaufdrehmoment und eine gleichmäßigere Beschleunigung für extrem schwere Lasten, ist jedoch für den stationären Betrieb weniger effizient. Die externen Widerstände geben Energie als Wärme ab und verringern so die Gesamteffizienz des Systems. Für Anwendungen mit konstanter Geschwindigkeit ist die 3-PHASEN-Käfigläufermotor arbeitet näher an der Synchrongeschwindigkeit mit höherer Effizienz. Seine starren Eigenschaften sorgen dafür, dass die Geschwindigkeit unter wechselnden Lastbedingungen relativ stabil bleibt, was für Präzisionsfertigungsprozesse von entscheidender Bedeutung ist.

Dominanz in Industrielle Elektromotoranwendungen

Ideale Passform für Lasten mit konstanter Geschwindigkeit

Die 3-PHASEN-Käfigläufermotor dominiert verschiedene industrielle Elektromotoranwendungen weil die meisten industriellen Antriebe keine variable Geschwindigkeit erfordern. Pumpen, Lüfter, Gebläse und Kompressoren arbeiten typischerweise mit einer konstanten Drehzahl, die der elektrischen Frequenz entspricht. Für diese Anwendungen ist die komplexe Drehzahlregelung eines gewickelten Rotors unnötig und ineffizient. Die Direktstartfähigkeit (DOL) von Käfigläufermotoren macht sie perfekt für Förderbänder und einfache Bearbeitungswerkzeuge, bei denen Robustheit Vorrang vor Geschwindigkeitsanpassung hat.

Die Economics of Motoreffizienz und Zuverlässigkeit

Im B2B-Bereich sind die Gesamtbetriebskosten (TCO) eine entscheidende Kennzahl. Während der anfängliche Kaufpreis wichtig ist, bestimmen die langfristigen Kosten im Zusammenhang mit Energieverbrauch und Wartung die Rentabilität. Käfigläufermotoren zeichnen sich dadurch aus Motoreffizienz und Zuverlässigkeit . Bei Volllast erreichen sie typischerweise Wirkungsgrade von 85 % bis 95 %. Darüber hinaus können sie aufgrund ihrer einfachen Konstruktion nach IP55- oder IP56-Standard abgedichtet werden, wodurch interne Komponenten vor Staub und Feuchtigkeit geschützt werden. Diese Zuverlässigkeit führt zu weniger Produktionsunterbrechungen und geringeren Ersatzteillagerkosten für Fabriken.

Auswahlkriterien für den B2B-Einkauf

Beurteilung der Einschaltstrom- und Drehmomentanforderungen

Beschaffungsmanager müssen den Einschaltstrom berücksichtigen, der beim Direktstart das 5- bis 7-fache des Nennstroms eines Käfigläufermotors betragen kann. Bei Motoren mit großer Leistung kann dies das örtliche Stromnetz belasten. Moderne Softstarter und Frequenzumrichter (VFDs) mildern dieses Problem jedoch und ermöglichen die 3-PHASEN-Käfigläufermotor um gewickelte Rotoren in vielen Anwendungen mit hoher Trägheit zu ersetzen. Käufer sollten die Drehmoment-Drehzahl-Kurve bewerten, um sicherzustellen, dass der Motor ein ausreichendes Anlaufdrehmoment für die spezifische Lastträgheit liefert.

Umweltaspekte

Die operating environment plays a crucial role in motor selection. For dusty, dirty, or explosive atmospheres (such as mining or petrochemical plants), the spark-free operation of a squirrel cage motor is a safety mandate. Wound rotors, with their sliding contacts, pose a sparking risk and require frequent cleaning. Therefore, for industries prioritizing safety and cleanliness, the squirrel cage design is the only viable option.

Fazit

Die 3-PHASEN-Käfigläufermotor bleibt aus stichhaltigen technischen Gründen der „König der konstanten Geschwindigkeit“. Seine unübertroffene Zuverlässigkeit, sein geringer Wartungsaufwand und seine hohe Effizienz machen ihn zur Standardwahl für die meisten industriellen Dauerlasten. Während gewickelte Rotormotoren in Anlaufszenarien mit hohem Drehmoment eine Nische bedienen, sichern die breite Anwendbarkeit und die wirtschaftlichen Vorteile des Käfigläuferdesigns seine anhaltende Dominanz auf dem Weltmarkt. Für B2B-Einkäufer ist die Investition in hochwertige Käfigläufermotoren eine strategische Entscheidung, die Betriebsstabilität und langfristige Rentabilität garantiert.

FAQ

Was ist der Hauptnachteil von a 3-PHASEN-Käfigläufermotor ?

Die main disadvantage is its tendency to draw a high starting current, typically 5 to 8 times the full-load current, which can cause voltage dips in the power supply. Additionally, it produces lower starting torque compared to a wound rotor or DC motor. However, modern engineering solutions like star-delta starters and VFDs effectively solve these issues in most applications.

Warum wird es Käfigläufermotor genannt?

Die name comes from the specific construction of the rotor. The rotor windings consist of metal bars short-circuited by end rings. If you remove the rotor core and look at the winding shape alone, it resembles the wheel or cage that a squirrel runs inside, hence the descriptive name.

Kann ein 3-PHASEN-Käfigläufermotor zur Geschwindigkeitsregelung genutzt werden?

Ja, das kann es. Während der Motor selbst für eine konstante Drehzahl ausgelegt ist, kann er mithilfe eines Frequenzumrichters (VFD) effektiv gesteuert werden. Der VFD variiert die Frequenz der Stromversorgung des Motors und verändert dadurch die Geschwindigkeit des rotierenden Magnetfelds und die Rotorgeschwindigkeit. Diese Kombination ist mittlerweile eine industrielle Standardlösung für energieeffiziente drehzahlgeregelte Antriebe.

Referenzen

• Fitzgerald, A. E., Kingsley, C. & Umans, S. D. (2003). Elektrische Maschinen (6. Aufl.). McGraw-Hill.
• Chapman, SJ (2012). Elektrische Maschinen Fundamentals (5. Aufl.). McGraw-Hill-Ausbildung.
• IEEE Standard Association. (2018). „IEEE-Standard für Induktionsmaschinen.“ IEEE Std 112-2017 .
• US-Energieministerium. (2021). „Verbesserung der Motor- und Antriebssystemleistung: Ein Quellenbuch für die Industrie.“ Büro für Energieeffizienz und erneuerbare Energien .
• Retter, D. (2020). „Vergleichende Analyse von Induktionsmotoren für industrielle Anwendungen.“ Zeitschrift für Elektrotechnik , 15(4), 220-235.
