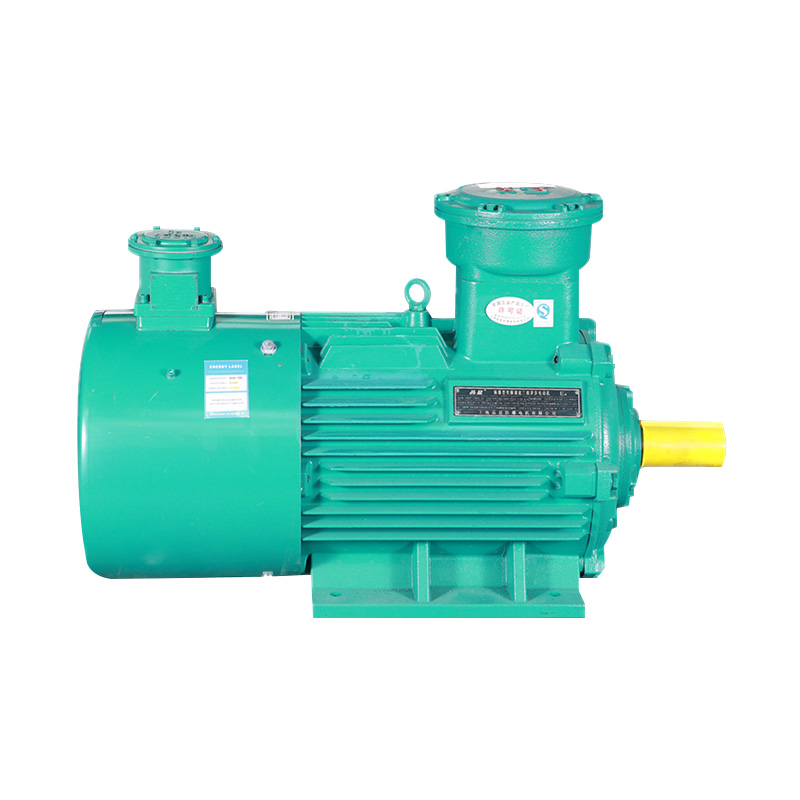

Leitfaden für Niederspannungsmotoren: Effizienz, Auswahl und Anwendungen 2026

Effizienzstandards und die globale Regulierungslandschaft

Niederspannungsmotoren, definiert als solche, die in Betrieb sind unter 1000 V , unterliegen weltweit immer strengeren Mindestenergieleistungsstandards (MEPS). Die EU-Ökodesign-Verordnung (EU) 2019/1781 stellt den umfassenden Rahmen dar, der in zwei Schritten umgesetzt wird: Schritt 1 ab Juli 2021 und Schritt 2 ab Juli 2023, der den Anwendungsbereich erweitert und die Anforderungen für 50-Hz- und 60-Hz-Dreiphasenmotoren mit einer Drehzahl von bis zu 1000 V im Dauerbetrieb (S1, S3 ≥ 80 %, S6 ≥ 80 %) verschärft.

Ab 1. Juli 2023, Für 2-, 4- und 6-polige Motoren mit Nennleistungen von 75 kW bis 200 kW wurde die Effizienzklasse IE4 verpflichtend eingeführt , während IE3 ist für Motoren von 0,75 kW bis 1000 kW verpflichtend (ausgenommen der von IE4 abgedeckte Bereich von 75–200 kW) sowie für 8-polige Motoren bis 1000 kW, Motoren mit erhöhter Sicherheit (Ex eb), druckfeste Motoren (Ex ec, Ex d, Ex de, Ex t), Bremsmotoren mit externer Bremse und Totally Enclosed Air Over (TEAO)-Designs.

Viele Länder außerhalb der EU haben ihre eigenen MEPS implementiert, die an IE-Klassifizierungen ausgerichtet sind, was einfache Effizienzvergleiche zwischen Herstellern ermöglicht.

Was unterscheidet das IE3- und IE4-Motordesign?

IE3- und IE4-Motoren erreichen einen höheren Wirkungsgrad durch optimiertes Innendesign und verbesserte leitfähige Materialien. Dieser höhere Wirkungsgrad reduziert den Motornennstrom für jede gegebene Kilowattleistung. Für Anwendungen, die einen Direktstart (DOL) erfordern, wurde die AC-3e-Nutzungskategorie speziell für IE3/IE4-Premium-Effizienzmotoren entwickelt und bietet eine höhere Leistung als die Standard-AC-3-Kategorie, um potenziell erhöhte Einschaltstrom- und Anlaufstromeigenschaften zu berücksichtigen.

Berechnung des Motorleistungsbedarfs: Der R.I.S.E-Ansatz

Bevor Sie einen Motor auswählen, müssen Sie die Drehzahl- und Lastdrehmomenteigenschaften der Anwendung ermitteln. Induktionsmotoren sind in der Regel eintourige Maschinen, bei denen die Synchrondrehzahl von der Versorgungsfrequenz und der Anzahl der Statorpole abhängt und wie folgt berechnet wird: Geschwindigkeit (U/min) = Frequenz (Hz) x 60 / Polpaare . Beispielsweise ergibt ein vierpoliger Motor an einer 50-Hz-Versorgung eine Synchrondrehzahl von 1500 U/min, typischerweise bei tatsächlicher Volllastdrehzahl 2-4 % niedriger aufgrund von Schlupf [Zitat:8].

Beim Einsatz von drehzahlvariablen Antrieben (VSDs) müssen beide Betriebsdrehzahlen berücksichtigt werden, da diese Auswirkungen auf die Kühlanordnung und die Lagerauswahl haben. Sobald die Geschwindigkeitsparameter definiert sind, kann die Leistung wie folgt berechnet werden: Leistung (kW) = Drehzahl (U/min) x Drehmoment (Nm) / 9550 [Zitat:8].

Drei grundlegende Lastdrehmomenteigenschaften

• Konstantes Drehmoment: Die Last erfordert nach dem Starten und Beschleunigen auf Fahrgeschwindigkeit ein relativ festes Drehmoment. Zu den typischen Anwendungen gehören Aufzüge, Hebezeuge, Förderbänder und Verdrängerpumpen. Die Dimensionierung basiert auf dem kontinuierlichen Drehmomentbedarf bei Laufgeschwindigkeit.
• Lineares Drehmoment: Das Drehmoment variiert proportional zur Geschwindigkeit. Zu den Anwendungen gehören Papierverarbeitung, Textilwalzen und Extruder. Die Dimensionierung basiert auf der Dauerlast, die typischerweise bei hoher Geschwindigkeit auftritt.
• Variables (quadratisches) Drehmoment: Das Drehmoment steigt mit dem Quadrat der Geschwindigkeit. Dies tritt dort auf, wo Gas- oder Flüssigkeitsreibung beteiligt ist, beispielsweise bei Gebläsen, Ventilatoren und Kreiselpumpen. In diesen Anwendungen können erhebliche Energieeinsparungen erzielt werden, indem die Motorgeschwindigkeit mit einem VSD angepasst wird, anstatt den Durchfluss über eine Drossel oder ein Schieberventil zu steuern.

Einschaltdauerklassifizierung gemäß IEC 60034-1

Die IEC 60034-1 definiert zehn Betriebsarten von S1 bis S10. S1 (Dauerbetrieb) Zeigt einen ausreichend langen Betrieb bei konstanter Last an, um das thermische Gleichgewicht zu erreichen. S3 (intermittierender periodischer Betrieb) , die bei ≥80 % in den Ökodesign-Geltungsbereich fällt, umfasst den Betrieb mit Start- und Bremsperioden, die sich nicht wesentlich auf die Erwärmung auswirken. Die genaue Klassifizierung des Arbeitszyklus verhindert eine Überdimensionierung und stellt sicher, dass die Wärmekapazität der betrieblichen Realität entspricht.

Bürstenbehaftete versus bürstenlose Gleichstrommotoren für Niederspannungsanwendungen

Bei Anwendungen mit geringer Leistung unter 60 V wirkt sich die Wahl zwischen bürstenbehafteten und bürstenlosen Gleichstrommotoren auf die Lebensdauer, den Wartungsaufwand und die Komplexität der Steuerung aus.

Eigenschaften des bürstenbehafteten Gleichstrommotors

Bürstenbehaftete Gleichstrommotoren verwenden Permanentfeldmagnete im Stator und Ankerwicklungen im Rotor, wobei die Kommutierung durch Bürsten erreicht wird, die auf Kommutatorsegmenten gleiten. Dieses System benötigt zum Betrieb nur Gleichspannung und wird direkt an eine Batterie angeschlossen. Bürstenmotoren weisen jedoch wesentliche Einschränkungen auf: Die Lebensdauer liegt typischerweise zwischen 1000 und 5000 Stunden , und  Geschwindigkeit ist im Allgemeinen unter 10.000 U/min . Höhere Geschwindigkeiten beschleunigen den Bürsten- und Kommutatorverschleiß durch erhöhte Reibung, Bürstenspringen und Lichtbogenbildung, die die Kontaktflächen erodiert.

Vorteile des bürstenlosen Gleichstrommotors

Bei bürstenlosen Motoren ist die Konfiguration umgekehrt: Permanentmagnete drehen sich auf dem Rotor, während die Wicklungen stationär bleiben. Eine elektronische Steuerung variiert kontinuierlich den Statorstrom basierend auf der Rotorposition, die über Hall-Effekt-Geräte, Encoder oder Back-EMF-Erkennung erfasst wird. Lebensdauer und Geschwindigkeit werden vor allem durch Lager begrenzt 20.000 Betriebsstunden und 50.000 U/min sind übliche Spezifikationen . Es gibt zwei Kommutierungsmethoden: Blockkommutierung, die geringere Kosten, aber eine höhere Drehmomentwelligkeit aufweist; und Sinuskommutierung, die auch bei niedrigen Geschwindigkeiten für einen reibungslosen Betrieb sorgt und sich für Präzisionspositionierung und Servoanwendungen eignet.

Fünf Trends, die die Nachfrage nach Ultra-Niederspannungsmotoren antreiben

Ultra-Niederspannungsmotoren (ULV), definiert als Motoren, die bei betrieben werden ≤60V stellen ein wachsendes Segment dar, das durch Automatisierungsfortschritte in der mobilen Robotik, Lagersystemen und Präzisionsfertigung vorangetrieben wird. Analysen von Branchenforschern deuten darauf hin, dass die Marktexpansion durch fünf konvergierende Faktoren angetrieben wird.

1. Wachstum der mobilen Robotik: AGVs und AMRs, die in Logistik-, Lager- und Industrieumgebungen eingesetzt werden, basieren auf kompakten, batteriebetriebenen Bewegungssystemen, die in menschenzentrierten Umgebungen Effizienz, Drehmoment und Sicherheit in Einklang bringen.
2. Wiederherstellung der Lagerautomatisierung: Nach einem kurzfristigen Investitionsrückgang wird die Lagerautomatisierung voraussichtlich ab 2026 wieder ansteigen, angetrieben durch AS/RS, automatisierte Sortierung und mobile Robotik, die für Sicherheitskonformität und kompakte Integration zunehmend auf ULV-Bewegungskomponenten angewiesen sind.
3. Erweiterung der Halbleiterfertigung: Waferhandhabungs- und Fotolithografieanwendungen erfordern die Präzision, Zuverlässigkeit und kompakte Bauweise, die ULV-Motoren und -Antriebe bieten. Für diese Anwendungen sind Produkte, die auf Reinraumkonformität und extrem niedrige Vibrationen optimiert sind, von entscheidender Bedeutung.
4. Zunehmende Automatisierung kleiner Achsen: OEMs automatisieren kleine Subsysteme, die zuvor manuell erledigt wurden, insbesondere in der Verpackungs- und Elektronikmontage. ULV-Motoren bieten modulare, kostengünstige Lösungen zum Hinzufügen automatisierter Sekundärachsen.
5. Austausch pneumatischer Systeme: Aufgrund pneumatischer Einschränkungen bei Energieeffizienz, Präzision und Wartung verlagert sich das Geschäftsmodell hin zu elektrischen ULV-Alternativen in realisierbaren Anwendungen.

Lagerauswahl und mechanische Überlegungen

Axiale und radiale Kräfte wirken sich direkt auf die Lagerlebensdauer aus. Bei Anwendungen mit hohen Radialkräften muss auch die Wellendimensionierung überprüft werden. Die beiden Primärlagertypen bieten unterschiedliche Eigenschaften.

Sintergleitlager sind wirtschaftlich und für den Dauerbetrieb mit geringer Lagerbelastung geeignet, sollten jedoch nicht im Reversierbetrieb, in Vakuumumgebungen oder mit rotierenden Lasten eingesetzt werden. Kugellager ermöglichen den Betrieb bei niedriger Drehzahl, hoher Drehzahl (bis zu 10.000 U/min), Dauerbetrieb, Reversierbetrieb und Start-Stopp-Betrieb [Zitat:3].

Auswahlentscheidungsmatrix nach Anwendung

Die folgende Matrix korreliert typische Niederspannungsmotoranwendungen mit empfohlenen Motortypen basierend auf Lasteigenschaften und Betriebsanforderungen.

Wichtige Erkenntnisse für die Auswahl von Niederspannungsmotoren

Die Auswahl des richtigen Niederspannungsmotors erfordert eine systematische Bewertung, die über das bloße Abgleichen der Nennwerte auf dem Typenschild hinausgeht. Drei Prinzipien sollten den Prozess leiten. Erstens, Die Einhaltung der Effizienzklassen ist nicht verhandelbar : Stellen Sie sicher, dass der Motor die regionalen MEPS-Anforderungen für Ihren Leistungsbereich erfüllt. Zweitens, Passen Sie die Motoreigenschaften an das Lastverhalten an : Berechnen Sie den tatsächlichen Drehmomentbedarf über den gesamten Drehzahlbereich, anstatt standardmäßig eine Überdimensionierung vorzunehmen. Drittens, Betrachten Sie den gesamten Lebenszyklus : Die höheren Anschaffungskosten eines IE4-Motors oder eines bürstenlosen Gleichstromsystems werden häufig durch Energieeinsparungen während der Betriebslebensdauer ausgeglichen. Für neue Automatisierungsprojekte mit mobilen Geräten oder Präzisionsachsen stellen bürstenlose Ultra-Niederspannungsmotoren die Richtung der Branchenentwicklung dar. Für feste Industrielasten bieten IE3- und IE4-Induktionsmotoren gepaart mit drehzahlvariablen Antrieben den robusten Weg zu Effizienz und Einhaltung gesetzlicher Vorschriften.
