Leitfaden für Trockentransformatoren: Typen, Spezifikationen und Anwendungen

A Trockentransformator Überträgt elektrische Energie zwischen Schaltkreisen mithilfe von Luft, Epoxidharz oder einem anderen nicht flüssigen Material zur Isolierung und Kühlung anstelle des in flüssigkeitsgefüllten Einheiten verwendeten Mineralöls. Diese Konstruktion eliminiert die mit Öl verbundenen Brand- und Leckrisiken, weshalb die Ausrüstung häufig in Krankenhäusern, Schulen, Hochhäusern und Rechenzentren eingesetzt wird, wo eine Aufstellung in Innenräumen erforderlich ist.

155°C Gemeinsame Temperaturanstiegsgrenze der Isolationsklasse für Gießharzwicklungen

Was ist ein Trockentransformator?

Ein Trockentransformator ist ein statisches elektrisches Gerät, das die Spannung erhöht oder verringert, ohne dass sein Kern und seine Wicklungen in flüssiges Dielektrikum eingetaucht werden. Die Kühlung erfolgt durch natürliche Luftkonvektion (AN) oder erzwungene Luftzirkulation (AF), und die Isolierung erfolgt durch Materialien wie gegossenes Epoxidharz, lackiertes Tuch oder harzimprägniertes Papier. Das Fehlen einer Flüssigkeitsisolierung bedeutet, dass kein Öl austreten oder sich entzünden kann und keine Eindämmungsinfrastruktur erforderlich ist.

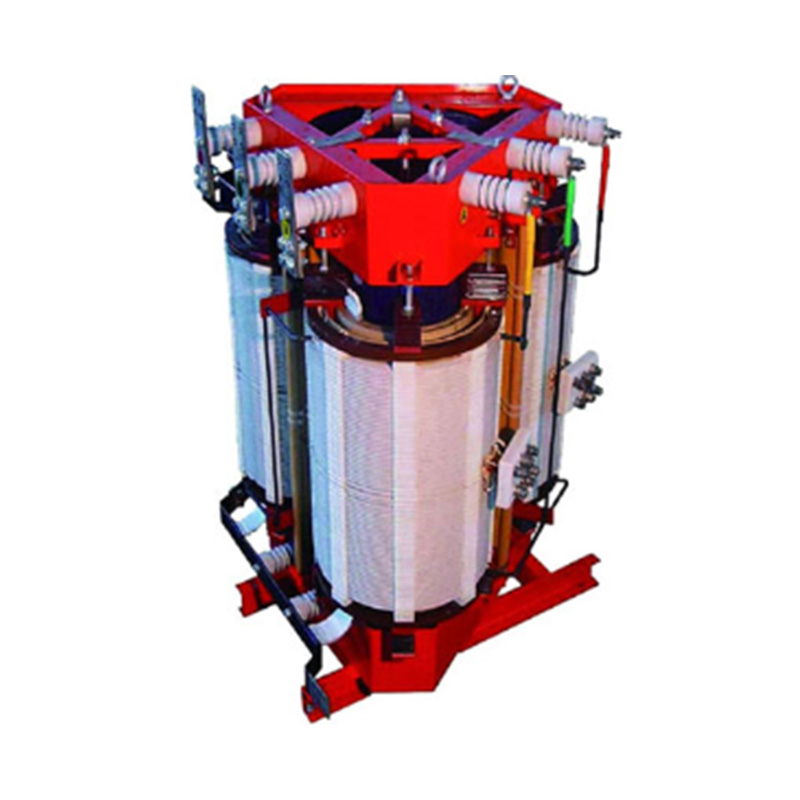

Gießharz-Trockentransformator: Ein Transformator, bei dem die Primär- und Sekundärwicklungen im Vakuum in Epoxidharz gegossen werden und so einen festen, feuchtigkeitsbeständigen Isolationsblock um den Kupfer- oder Aluminiumleiter bilden.

Funktionsprinzip und Aufbau

Wie jeder Transformator arbeitet auch ein Trockengerät mit elektromagnetischer Induktion. Ein Wechselstrom in der Primärwicklung erzeugt einen sich ändernden magnetischen Fluss im Stahlblechkern, der eine proportionale Spannung in der Sekundärwicklung induziert. Das Windungsverhältnis zwischen Primär- und Sekundärwicklung bestimmt, ob das Gerät die Spannung erhöht oder verringert.

In der aktuellen Produktion sind drei Wickeltechnologien üblich:

Konstruktion aus Gießharz (vakuumdruckimprägniertes Epoxidharz), verwendet für die Mittel- und Hochspannungsverteilung
Vakuumdruckimprägnierte (VPI) Lackkonstruktion, die typischerweise für niedrigere Spannungen oder kleinere kVA-Leistungen verwendet wird
Offen gewickelte Konstruktion mit Glasfaser- oder Nomex-Isolierung, wird dort eingesetzt, wo ein kompakter Harzguss nicht praktikabel ist

Technische Spezifikationen und Leistungsfaktoren

Die richtige Auswahl eines Geräts hängt von der Anpassung mehrerer Nennparameter an die Last und Installationsumgebung und nicht nur von der kVA-Kapazität ab.

Parameter	Typischer Bereich	Auswahlrelevanz
Nennleistung	25 kVA bis 10.000 kVA	Entspricht Anschlussleistung plus Wachstumsmarge
Spannungsklasse	Bis zu 36 kV primär	Wird durch die vorgeschaltete Verteilungsspannung bestimmt
Isolationsklasse	Klasse F (155 °C) oder Klasse H (180 °C)	Reguliert den zulässigen Temperaturanstieg und die Lebensdauer
Kühlmethode	AN (natürlich) oder AF (Umluft)	AF erhöht die Kapazität bei Spitzenlast um bis zu 40 Prozent
Impedanz	4 Prozent bis 8 Prozent	Beeinflusst die Fehlerstrom- und Spannungsregelung
Schallpegel	50 dB bis 70 dB je nach kVA	Relevant für bewohnte Inneninstallationen

Anwendungsszenarien

Da für einen Trockentransformator in vielen Gerichtsbarkeiten keine Ölauffanggrube, Brandschutzwände oder ein Außengewölbe erforderlich sind, ist er die Standardwahl für Standorte, an denen sich das Personal im selben Gebäude befindet wie die elektrischen Geräte. Zu den gängigen Installationsumgebungen gehören:

Gewerblich genutzte Hochhäuser, bei denen das Gerät in den oberen Stockwerken oder in Elektroräumen im Keller installiert wird
Krankenhäuser und Schulen, in denen die Brandschutzbestimmungen die Verwendung ölgefüllter Geräte in bewohnten Gebäuden verbieten
Rechenzentren, in denen eine unterbrechungsfreie Stromverteilung und ein geringes Brandrisiko Priorität haben
Anlagen für erneuerbare Energien, einschließlich Windturbinengondeln und Solarwechselrichterstationen
Industrieanlagen mit Prozessbereichen, in denen brennbare Flüssigkeiten in der Nähe von Produktionslinien verboten sind

Trockentransformatoren vs. Öltransformatoren

Die beiden Technologien unterscheiden sich am meisten im Kühlmedium, im Brandverhalten und im Wartungsprofil. Die folgende Tabelle fasst die praktischen Unterschiede zusammen, die für eine Kaufentscheidung relevant sind.

Faktor	Trockentransformator	Öltransformator
Kühlmedium	Luft oder Epoxidharz	Mineralisches oder synthetisches Öl
Brandgefahr	Niedriges, selbstverlöschendes Harz erhältlich	Höher, erfordert Eindämmung
Inneninstallation	In den meisten bewohnten Gebäuden zulässig	Normalerweise eingeschränkt oder erfordert einen Tresor
Wartung	Minimal, keine Ölprüfung erforderlich	Regelmäßige Ölprobenentnahme und -filtration
Typischer kVA-Bereich	25 bis 10.000 kVA	25 kVA bis über 100.000 kVA
Überlasttoleranz	Ohne forcierte Luftkühlung absenken	Im Allgemeinen höher, Öl leitet Wärme effizient ab

Überlegungen zur Auswahl

Umweltbelastung. Innengeräte verwenden Standardgehäuse; Trockentransformatoren für den Außenbereich erfordern wetterfeste Gehäuse mit zusätzlichem Korrosionsschutz und Entwässerung.

Profil laden. Kontinuierlich schwere Lasten profitieren von Zwangsluftkühlungsoptionen und einer niedrigeren Nennimpedanz, um den Spannungsabfall zu begrenzen.

Höhe und Umgebungstemperatur. Beide Faktoren reduzieren die effektive kVA-Leistung und sollten in die Berechnung der Leistungsminderung einbezogen werden.

Sound-Anforderungen. In bewohnten Gebäuden ist häufig ein maximaler Schallpegel festgelegt, der sich auf die Kernkonstruktion und die Montagemethode auswirkt.

Einhaltung der Brandschutz- und Bauvorschriften. Örtliche Vorschriften erfordern möglicherweise eine bestimmte Isolationsklasse oder Brandschutzklasse für die Aufstellung in Innenräumen.

Können Trockentransformatoren im Freien verwendet werden?

Ja, eine Installation im Freien ist möglich, wenn das Gerät mit einem wetterfesten Gehäuse ausgestattet ist, das für die Anwendung ausgelegt ist, normalerweise NEMA 3R oder gleichwertig. Trockentransformatoren für den Außenbereich verfügen über einen zusätzlichen Schutz gegen das Eindringen von Feuchtigkeit, Lüftungsschlitze mit Regenhauben und korrosionsbeständige Beschichtungen. Schwankungen der Umgebungstemperatur und der Luftfeuchtigkeit sollten beim thermischen Design berücksichtigt werden, wenn ein Außengerät spezifiziert wird.

Installations- und Wartungsempfehlungen

Standortvorbereitung. Bestätigen Sie die Bodenbelastbarkeit, den Lüftungsabstand und den Zugang für zukünftige Spuleninspektionen.

Elektrischer Anschluss. Überprüfen Sie die Drehmomentangaben an allen Klemmenanschlüssen und vergewissern Sie sich vor dem Einschalten der Stromversorgung auf die korrekte Phasendrehung.

Inbetriebnahmetests. Führen Sie vor dem ersten Einschalten eine Prüfung des Isolationswiderstands und eine Messung des Wicklungswiderstands durch.

Routineinspektion. Überprüfen Sie die Lüftungsöffnungen auf Staubansammlungen und prüfen Sie die Wicklungen in regelmäßigen Abständen, normalerweise jährlich, visuell.

Thermische Überwachung. Überprüfen Sie, sofern vorhanden, die Messwerte des Wicklungstemperatursensors, um frühe Anzeichen einer Überlastung oder Belüftungsblockade zu erkennen.

Häufige Fehler und übersehene Überlegungen

Unterdimensionierter Belüftungsspielraum, der die Betriebstemperatur erhöht und die Lebensdauer der Wicklung verkürzt
Ignorieren Sie Höhenreduzierungsfaktoren bei der Installation über 1.000 Metern Höhe
Auswahl von Impedanzwerten ohne Überprüfung der vorgeschalteten Fehlerstromkoordination
Übersehen der Schallpegelanforderungen bei Installationen in bewohnten Etagen
Überspringen der Prüfung des Isolationswiderstands vor dem ersten Einschalten

Branchentrends und Ausblick

Die Nachfrage nach höheren Effizienzklassen, angetrieben durch aktualisierte Energieeffizienzstandards in mehreren Regionen, drängt die Hersteller zu verbesserten Kernstahlsorten und optimierter Wicklungsgeometrie. Das Wachstum beim Bau von Rechenzentren und bei der Vernetzung erneuerbarer Energien erweitert weiterhin die Anwendungen, bei denen Transformationsgeräte für Innenräume mit geringem Brandrisiko erforderlich sind.

Fazit

A Trockentransformator bietet eine praktische Alternative zu ölgefüllten Geräten überall dort, wo die Installation in Innenräumen, ein geringeres Brandrisiko oder eine vereinfachte Wartung Priorität haben. Die Anpassung der Isolationsklasse, der Kühlmethode und der Gehäusebewertung an die spezifische Installationsumgebung ist der entscheidende Schritt zur Erzielung einer zuverlässigen Langzeitleistung.

Häufig gestellte Fragen

Was ist ein Trockentransformator?

Dabei handelt es sich um einen Transformator, der zur Isolierung und Kühlung der Wicklungen Luft oder feste Isolierungen wie z. B. gegossenes Epoxidharz anstelle von Öl verwendet, wodurch er für die Installation in Innenräumen ohne Brandschutzinfrastruktur geeignet ist.

Was ist der Unterschied zwischen Trockentransformatoren und Öltransformatoren?

Trockengeräte verwenden Luft- oder Harzisolierung und bergen ein geringeres Brandrisiko, während Ölgeräte flüssiges Dielektrikum verwenden, das eine höhere Kühleffizienz bietet, aber eine Eindämmung und regelmäßige Ölprüfungen erfordert.

Welche 4 Arten von Transformatoren gibt es?

Transformatoren werden üblicherweise nach Kühl- und Isolierverfahren in Trockentransformatoren, Öltransformatoren, Gießharztransformatoren und gasisolierte Typen eingeteilt, die jeweils für unterschiedliche Spannungsklassen und Installationsumgebungen geeignet sind.

Wofür werden Trockentransformatoren verwendet?

Sie werden verwendet, um die Spannung in Gewerbegebäuden, Krankenhäusern, Schulen, Rechenzentren und Industrieanlagen zu erhöhen oder zu senken, wo eine Innenaufstellung und eine verringerte Brandgefahr erforderlich sind.

Können Trockentransformatoren im Freien verwendet werden?

Ja, wenn es in einem wetterfesten Gehäuse untergebracht ist, das für den Einsatz im Freien ausgelegt ist und zusätzlichen Schutz gegen Feuchtigkeit, Korrosion und Umgebungstemperaturschwankungen bietet.
